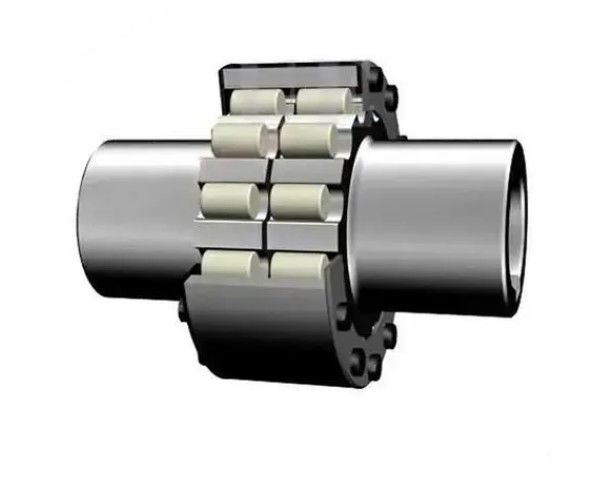

LZD Type Conical Shaft Hole Elastic Pin Gear Coupling Tapered Shaft Hole Elastic Coupling

LZD Tipi Konik Çap Deliği Elastik Pin Gear Koplama Tapered Shaft Hole Elastik Koplama

Ürünler - taşıma ekipmanları - Elastik Koplamalar
  • Vurgulamak

    LZD Tipi Elastik Koplamalar

    ,

    Çukurlu Elastik Koplamalar

    ,

    40Cr Çelik kesme iğneli dişli bağlantısı

  • Ürün Adı
    Burç Pim Tipi Esnek Kaplin
  • Malzeme
    Çelik, 45#/40Cr/42CrMo
  • Bağlantı
    Şaft deliği
  • Yapı
    Donanım
  • Renk
    Müşteri gerekli
  • Standart veya Standart Olmayan
    Standart
  • Avantaj
    Yüksek ve Sabit Kalite Seviyesi
  • Menşe yeri
    Çin
  • Model numarası
    LZD Tipi

LZD Tipi Konik Çap Deliği Elastik Pin Gear Koplama Tapered Shaft Hole Elastik Koplama

  • LZD Type Conical Shaft Hole Elastic Pin Gear Coupling Tapered Shaft Hole Elastic Coupling
Fiyat Al Şimdi başvurun

LZD Tipi Konik Çap Deliği Elastik Pin Gear Koplama Tapered Shaft Hole Elastik Koplama

Ürün Genel Görünümü

ZLD Type Conical Shaft Hole Elastic Pin Gear Coupling uses several pins made of non-metallic materials and is placed in the mating hole between the two halves of the coupling and the inner surface of the outer ring, ve çiftleşmenin iki yarısı, tork aktarmak için pin üzerinden birleştirilir. Elastik pin dişli çiftleşmesi, iki şaftın göreceli sapmasını büyük ölçüde telafi etme yeteneğine sahiptir.Orta ve yüksek güç aktarımı için uygundur., ve titreşim azaltımı ve sıkı gürültü kontrolü gerektiren çalışma parçaları için uygun değildir.

Ürün Özellikleri

1Değişim tork büyüktür. Aynı torkta, dönüş çapı çoğunlukla dişli çiftlemesinden daha küçüktür ve boyutu küçük ve ağırlığı hafiftir.Bu kısmen dişli bağlantısını değiştirebilir;

2Düğme bağlantısı ile karşılaştırıldığında, elastik iğne diş türü bağlantısı yapısı basit, daha az bileşen parçası, üretimi daha uygun, hiç dişli işleme makine aracı;uygun bakım, uzun ömürlü, naylon iğne defle plakasını çıkararak değiştirilebilir;

3Elastik iğne diş birleştirmesinin naylon sütunu iğne kendi kendine yağlayan bir malzemedir ve yağlanmaya ihtiyaç duymaz, bu da sadece yağlama yağını tasarruf etmemektedir,Ama aynı zamanda çalışma ortamını da temizler.Elastik pin dişli bağlantısı, düşük titreşim azaltma performansına ve yüksek gürültüye sahiptir.

Ürün parametreleri

model Nominel tork Tn(Nm İzin verilen hız [n]r/min Aks deliği çapı d1 d2 Çukur uzunluğu D B S İnersiyon anı Kg.m2 Kütle m Kg
Y tipi J1, Z1 tipi
L L1
ZLD1 100 4000 12 14 32 27 76 52 9 0.0007 0.73
16 18 42 30
19
20 22 52 38 54 11
24
ZLD2 250 4000 16 18 42 30 90 60 7 0.004 3.9
19
20 22 52 38 62 9
24
25 28 62 44 66 13
30 32 82 60 70 17
ZLD3 630 4000 25 28 62 44 118 85 11 0.015 8.6
30 32 82 60 89 15
35 38
40 42 112 84 95 21
ZLD4 1600 4000 40 42 112 84 158 115 21 0.057 18.1
45 48
50 55
56
60 142 107 122 28
ZLD5 4000 4000 50 55 112 84 192 115 21 0.14 29.2
56
60 63 142 107 112 28
65 70
71 75
80 172 132 127 33
ZLD6 6300 3300 60 63 142 107 230 144 30 0.31 47.2
65 70
71 75
80 85 172 132 149 35
90 95
ZLD7 10000 2900 70 71 142 107 260 146 30 0.62 73
75
80 85 172 132 151 35
90 95
100 110 212 167 156 40
ZLD8 16000 2500 80 85 172 132 300 167 34 1.29 115
90 95
100 110 212 167 172 39
120 125
130 252 202 177 44
ZLD9 25000 2300 90 95 172 132 335 187 34 2.1 151
100 110 212 167 192 39
120 125
130 140 252 202 197 44
150
ZLD10 31500 2100 100 110 212 167 355 194 41 3.1 196
120 125
130 140 252 202 199 46
150
160 170 302 242 209 56
ZLD11 40000 2000 110 120 212 167 380 214 41 4.3 237
125
130 140 252 202 219 46
150
160 170 302 242 229 56
180
ZLD12 63000 1700 130 140 252 202 445 231 48 9.9 399
150
160 170 302 242 241 58
180
190 200 352 282 251 68
ZLD13 100000 1500 150 252 202 515 262 44 16.6 502
160 170 302 242 272 54
180
190 200 352 282 282 64
