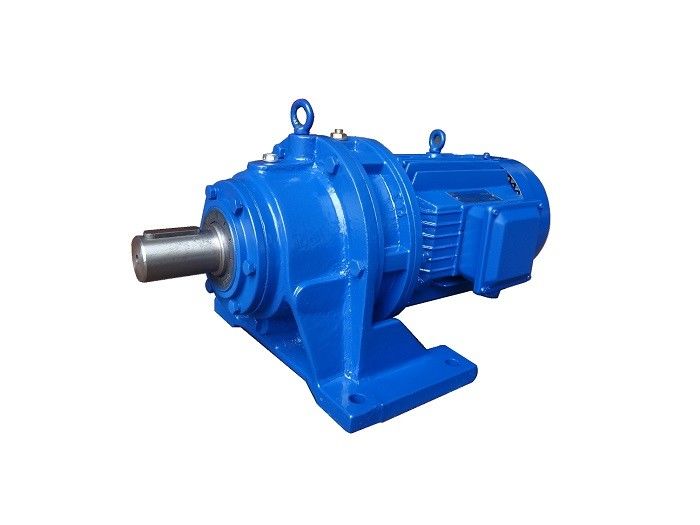

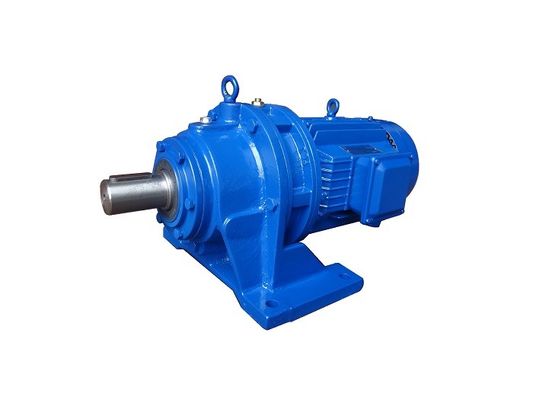

Yüksek hassasiyetli gezegenik sikloidal pinwheel redüktör sikloidal redüktör vites kutusu

Yüksek hassasiyetli gezegenik sikloidal pinwheel redüktör sikloidal redüktör vites kutusu

Sikloidal Pinwheel Reducer çalışma prensibi

Gezegensel sikloidal pinwheel redüktörünün tüm aktarım cihazı üç parçaya ayrılabilir: giriş kısmı, azaltma kısmı ve çıkış kısmı.

Giriş çubuğuna 180 ° 'ye kaydırılmış çift eksantrik bir kol yerleştirilmiştir.İki sikloidal tekerleklerin merkez delikleri eksantrik kol üzerindeki dönen kol rulmanlarının yarış yollarıdırSikloid tekerlek, küçük bir diş farkı ile iç bir ağlama azaltma mekanizması oluşturmak için halka şeklinde düzenlenmiş bir dizi iğne dişlileri ile iğne dişlileri üzerinde bir dizi ağızla birleşir.küçük hız oranları olan redüktörlerde, iğne dişleri iğne dişleri ile donatılmıştır.

Giriş şaftı eksantrik kol ile bir devrim yaparken,sikloidal tekerlekte diş galerisi eğrisinin özellikleri ve iğne dişlilerinde iğne dişlerinin sınırlanması nedeniyle, sikloidal tekerleğin hareketi hem devrim hem de dönme ile düz bir harekete dönüşür. Giriş çubuğu bir devrim için ileriye döndüğünde, eksantrik kol da bir kez döner,ve sikloidal tekerlek ters yönde yavaşlatılacak bir diş farkı üzerinden dönerW çıkış mekanizmasının yardımı ile, sikloidal tekerleğin düşük hızlı dönüşü, daha düşük çıkış hızı ile sonuçlanan pin ocağı aracılığıyla çıkışa aktarılır.

Sikloidal Pinwheel Reducer Parametresi

Not: Farklı standartlara sahip ilgili makine modellerinin performans göstergeleri temelde aynıdır, ancak görünüm, kurulum ve bağlantı boyutları biraz farklıdır.Kullanıcılar JB/T2982-94A ve B standartlarını kullanmaya çalışmalıdır..

Sikloidal Pinwheel Reducer Model Örneği

Not: İki aşamalı ve üç aşamalı redüktörde, her aşamanın aktarım oranlarının kombinasyonu, ilk aşamada (yüksek hızlı uç) daha küçük aktarım oranına sahip son olarak,ve ikinci veya üçüncü aşama (i.e. düşük hızlı uç) iletim oranı olarak. büyük uç.
