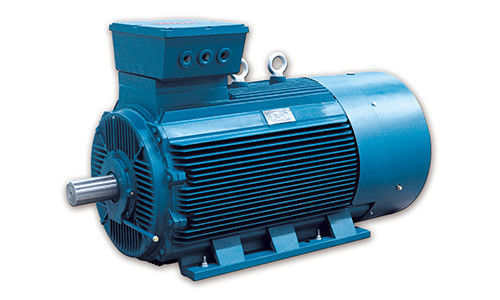

YE3 Serisi Üç Fazlı Asinkron Motor A Üç Fazlı 6 Kutuplu 50 Hz İndüksiyon Motoru
Asinkron 3 fazlı motor genel bakış:
Üçlü Fazlı Eşzamanlı Motor, yüksek kaliteli dökme demirden yapılmıştır. Optimize edilmiş yapı tasarımı ile, yapı sertliği ve yoğunluğu gereksinimini sağlayabilirler.Silikon çelik plaka stator çekirdeğinde ve rotor çekirdeğinde kullanılır, yüzeyde iyi yalıtım, düşük kaybı vardır ve bu da daha yüksek verimliliği sağlar.Yüksek kaliteli yalıtım malzemesi, yalıtımı tamamen açık hale getiren mükemmel yalıtım sistemini birleştirir., sarma ucunun yüksek sertliği, değiştirme ve ters yoğunluğa dayanabilir, F sınıfı yalıtım motoru daha yüksek ısı istikrarına ve daha uzun ömürlü hale getirir.
3 Faz 6 Kutup İndüksiyon Motoru Performansı Verileri:
型 号 Türü |
功率 kW |
额定 Elektrik akışı A |
转速 r/min |
Verimlilik Ef. % |
功率 Faktör sayısı P.F. |
额定 转矩 N.m. |
堵转转矩 额定转矩 Tst TN |
堵转 elektrik akışı 额定 elektrik akışı - Evet. IN |
Maksimum dönüş tork 额定转矩 Tmax TN |
Gürültü dB ((A) |
同步 dönüş hızı 1500 r/min | ||||||||||
YE3-355M1-4 | 220 | 387 | 1490 | 96.0 | 0.90 | 1410 | 2.0 | 7.1 | 2.2 | 95 |
YE3-355M-4 | 250 | 440 | 1495 | 96.0 | 0.90 | 1597 | 2.0 | 7.1 | 2.2 | 95 |
YE3-355L1-4 | 280 | 492 | 1495 | 96.0 | 0.90 | 1789 | 2.0 | 7.1 | 2.2 | 95 |
YE3-355L-4 | 315 | 554 | 1495 | 96.0 | 0.90 | 2012 | 2.0 | 7.1 | 2.2 | 95 |
YE3-355L2-4 | 355 | 638 | 1495 | 96.0 | 0.88 | 2268 | 1.7 | 7.0 | 2.2 | 95 |
YE3-355L3-4 | 375 | 674 | 1495 | 96.0 | 0.88 | 2395 | 1.7 | 7.0 | 2.2 | 95 |
同步 dönüş hızı 1000 r/min | ||||||||||
YE3-71M1-6 | 0.18 | 0.76 | 850 | 54.6 | 0.66 | 2.02 | 1.9 | 4.0 | 2.0 | 52 |
YE3-71M2-6 | 0.25 | 0.97 | 850 | 57.4 | 0.68 | 2.81 | 1.9 | 4.0 | 2.0 | 52 |
YE3-80M1-6 | 0.37 | 1.2 | 910 | 68.0 | 0.70 | 3.88 | 1.9 | 5.5 | 2.0 | 54 |
YE3-80M2-6 | 0.55 | 1.6 | 925 | 72.0 | 0.71 | 5.68 | 1.9 | 5.8 | 2.1 | 54 |
YE3-90S-6 | 0.75 | 2.0 | 945 | 78.9 | 0.71 | 7.58 | 2.0 | 6.0 | 2.1 | 57 |
YE3-90L-6 | 1.1 | 2.8 | 950 | 81.0 | 0.73 | 11.1 | 2.0 | 6.0 | 2.1 | 57 |
YE3-100L-6 | 1.5 | 3.8 | 950 | 82.5 | 0.73 | 15.1 | 2.0 | 6.5 | 2.1 | 61 |
YE3-112M-6 | 2.2 | 5.4 | 965 | 84.3 | 0.74 | 21.8 | 2.0 | 6.6 | 2.1 | 65 |
YE3-132S-6 | 3 | 7.2 | 975 | 85.6 | 0.74 | 29.4 | 1.9 | 6.8 | 2.1 | 69 |
YE3-132M1-6 | 4 | 9.5 | 975 | 86.8 | 0.74 | 39.2 | 1.9 | 6.8 | 2.1 | 69 |
YE3-132M2-6 | 5.5 | 12.7 | 975 | 88.0 | 0.75 | 53.9 | 1.9 | 7.0 | 2.1 | 69 |
YE3-160M-6 | 7.5 | 16.2 | 980 | 89.1 | 0.79 | 73.1 | 1.9 | 7.0 | 2.1 | 70 |
YE3-160L-6 | 11 | 23.1 | 980 | 90.3 | 0.80 | 107 | 1.9 | 7.2 | 2.1 | 70 |
YE3-180L-6 | 15 | 30.9 | 980 | 91.2 | 0.81 | 146 | 1.9 | 7.3 | 2.1 | 73 |
YE3-200L1-6 | 18.5 | 37.8 | 985 | 91.7 | 0.81 | 179 | 1.9 | 7.3 | 2.1 | 73 |
YE3-200L2-6 | 22 | 44.8 | 985 | 92.2 | 0.81 | 213 | 1.9 | 7.4 | 2.1 | 73 |
YE3-225M-6 | 30 | 59.1 | 985 | 92.9 | 0.83 | 291 | 1.9 | 6.9 | 2.1 | 74 |
YE3-250M-6 | 37 | 71.7 | 985 | 93.3 | 0.84 | 359 | 1.9 | 7.1 | 2.1 | 76 |
YE3-280S-6 | 45 | 85.8 | 990 | 93.7 | 0.85 | 434 | 1.9 | 7.3 | 2.0 | 78 |
YE3-280M-6 | 55 | 103 | 990 | 94.1 | 0.86 | 531 | 1.9 | 7.3 | 2.0 | 78 |
YE3-280M1-6 | 75 | 143 | 990 | 94.6 | 0.84 | 723 | 1.9 | 7.3 | 2.0 | 78 |
YE3-315S-6 | 75 | 143 | 990 | 94.6 | 0.84 | 723 | 1.9 | 6.6 | 2.0 | 83 |
YE3-315M-6 | 90 | 170 | 990 | 94.9 | 0.85 | 868 | 1.9 | 6.7 | 2.0 | 83 |
YE3-315L1-6 | 110 | 207 | 990 | 95.1 | 0.85 | 1061 | 1.9 | 6.7 | 2.0 | 83 |
YE3-315L2-6 | 132 | 244 | 990 | 95.4 | 0.86 | 1273 | 1.9 | 6.8 | 2.0 | 83 |
YE3-315L3-6 | 160 | 296 | 990 | 95.6 | 0.86 | 1543 | 1.9 | 6.8 | 2.0 | 83 |
YE3-355M1-6 | 160 | 296 | 995 | 95.6 | 0.86 | 1536 | 1.9 | 6.8 | 2.0 | 85 |
YE3-355M-6 | 185 | 342 | 995 | 95.7 | 0.86 | 1776 | 1.9 | 6.8 | 2.0 | 85 |
YE3-355M2-6 | 200 | 365 | 995 | 95.8 | 0.87 | 1920 | 1.9 | 6.8 | 2.0 | 85 |
YE3-355L1-6 | 220 | 401 | 995 | 95.8 | 0.87 | 2112 | 1.9 | 6.8 | 2.0 | 85 |
YE3-355L-6 | 250 | 456 | 995 | 95.8 | 0.87 | 2399 | 1.9 | 6.8 | 2.0 | 85 |
YE3-355L2-6 | 280 | 510 | 995 | 95.8 | 0.87 | 2687 | 1.9 | 6.8 | 2.0 | 85 |
YE3-355L3-6 | 315 | 581 | 995 | 95.8 | 0.86 | 3023 | 1.9 | 6.8 | 2.0 | 85 |
机座号 Çerçeve |
极数 Polonyalılar |
安装 尺 寸 及 公 差 Montaj boyutu | Dış örüntü ölçü Genel boyut | ||||||||||||
D | E | F | G | M | N | P | R | S | T | AC | AD | HF | L | ||
63M | 2,4 | 11 | 23 | 4 | 8.5 | 115 | 95 | 140 | 0 | 4-Φ10 | 3 | 135 | 70 | 140 | 230 |
71M | 2,4,6 | 14 | 30 | 5 | 11 | 130 | 110 | 160 | 0 | 4-Φ10 | 3.5 | 145 | 80 | 160 | 255 |
80M | 2,4,6,8 | 19 | 40 | 6 | 15.5 | 165 | 130 | 200 | 0 | 4-Φ12 | 3.5 | 165 | 145 | 245 | 295 |
90S | 2,4,6,8 | 24 | 50 | 8 | 20 | 165 | 130 | 200 | 0 | 4-Φ12 | 3.5 | 180 | 165 | 265 | 345 |
90L | 385 | ||||||||||||||
100L | 2,4,6,8 | 28 | 60 | 8 | 24 | 215 | 180 | 250 | 0 | 4-Φ15 | 4 | 205 | 175 | 300 | 390 |
112M | 2,6,8 | 28 | 60 | 8 | 24 | 215 | 180 | 250 | 0 | 4-Φ15 | 4 | 225 | 190 | 315 | 420 |
4 | 450 | ||||||||||||||
132S | 2,4,6,8 | 38 | 80 | 10 | 33 | 265 | 230 | 300 | 0 | 4-Φ15 | 4 | 270 | 220 | 370 | 465 |
132M | 505 | ||||||||||||||
160M | 2,4,6,8 | 42 | 110 | 12 | 37 | 300 | 250 | 350 | 0 | 4-Φ19 | 5 | 320 | 260 | 435 | 610 |
160L | 650 | ||||||||||||||
180M | 2,4,6,8 | 48 | 110 | 14 | 42.5 | 300 | 250 | 350 | 0 | 4-Φ19 | 5 | 360 | 265 | 440 | 685 |
180L | 725 | ||||||||||||||
200 litre | 2,4,6,8 | 55 | 110 | 16 | 49 | 350 | 300 | 400 | 0 | 4-Φ19 | 5 | 400 | 305 | 505 | 775 |
225S | 4,8 | 60 | 140 | 18 | 53 | 400 | 350 | 450 | 0 | 8-Φ19 | 5 | 450 | 325 | 550 | 815 |
225M | 2 | 55 | 110 | 16 | 49 | 810 | |||||||||
4,6,8 | 60 | 140 | 18 | 53 | 840 | ||||||||||
250M | 2 | 60 | 140 | 18 | 53 | 500 | 450 | 550 | 0 | 8-Φ19 | 5 | 510 | 380 | 655 | 920 |
4,6,8 | 65 | 58 | |||||||||||||
280S | 2 | 65 | 140 | 18 | 58 | 500 | 450 | 550 | 0 | 8-Φ19 | 5 | 550 | 395 | 670 | 965 |
4,6,8 | 75 | 20 | 67.5 | ||||||||||||
280M | 2 | 65 | 18 | 58 | 1015 | ||||||||||
4,6,8 | 75 | 20 | 67.5 |
