YE3 Serisi 3 Faz 2 Kutup İndüksiyon Motoru Asinkron Elektrik Motoru
-
Vurgulamak
YE3 Serisi 2 Kutup İndüksiyon Motoru
,IC411 2 kutuplu indüksiyon motoru
,375kW 3 fazlı elektrikli motor
-
Ürün Adıüç fazlı asenkron motor
-
ÖzellikAlçak gerilim
-
SENKRON HIZ3000 dev/dak
-
Çerçeve Boyutları63~355
-
Nominal Çıkış0.12~375kW
-
Görev döngüsüS1
-
Soğutma yöntemiIC411
-
Verimlilik SeviyesiIE3
-
Kutup sayısı2, 4, 6, 8
-
Voltaj380v
-
Sıklık50Hz
-
Yalıtım sınıfıF
-
Koruma derecesiIP55
-
Montaj DüzenlemesiV1/B3/B5/B14/B35/B34 veya diğer
-
KabukDöküm Gövde, Alüminyum Gövde
-
Menşe yeriÇin
-
Model numarasıYE3 Serisi

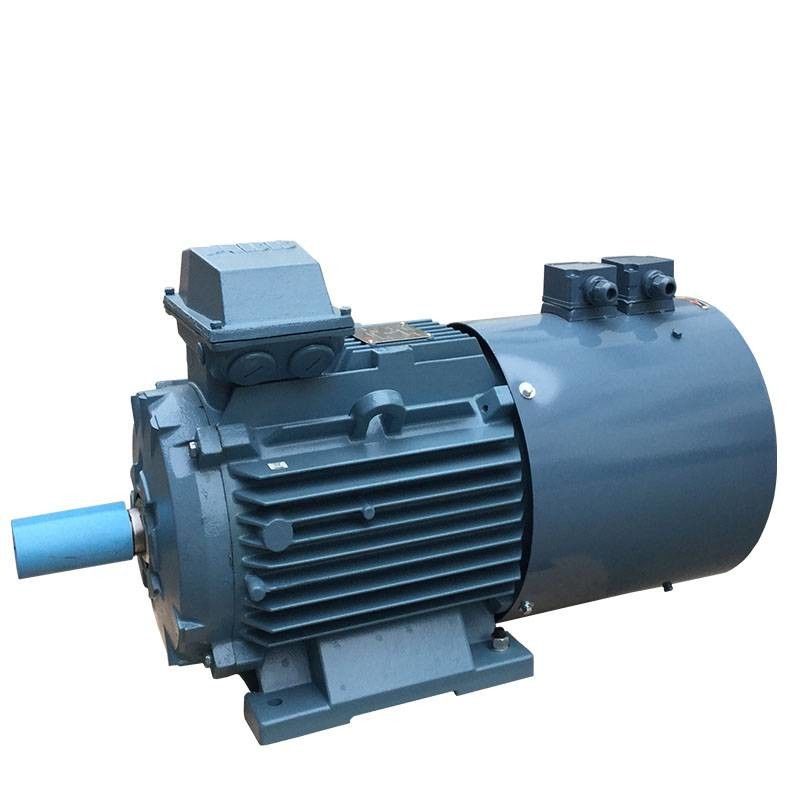

YE3 Serisi 3 Faz 2 Kutup İndüksiyon Motoru Asinkron Elektrik Motoru
YE3 Serisi 3 Faz 2 Kutup İndüksiyon Motoru Asinkron Elektrik Motoru
3 fazlı asinkron indüksiyon motoru Özellikleri:
Bu serilerdeki motorların güzel profil, yüksek verimlilik ve enerji tasarrufu, F sınıfı yalıtım, koruma sınıfı IP55, düşük gürültü, az titreşim, sorunsuz çalışmak gibi birçok erdemleri vardır.
3 fazlı asinkron indüksiyon motoru Uygulamalar:
Kesme makineleri, pompalar, fanlar, taşıyıcılar, çiftlik görevleri ve gıda işleme makineleri vb. dahil olmak üzere genel amaçlı, özellikle OEM ve Geri Satış (Dağıtım) pazarları için uygundur.Bu seri standart ürün özellikleri arasında en iyi dengeyi sağlar., azaltılmış ağırlık, hızlı kullanılabilirlik ve rekabetçi fiyatlandırma.
2 kutuplu 3 fazlı indüksiyon motorunun özellikleri:
|
型 号 Türü |
功率 kW |
额定 Elektrik akışı A |
转速 r/min |
Verimlilik Ef. % |
功率 Faktör sayısı P.F. |
额定 转矩 N.m. |
堵转转矩 额定转矩 Tst TN |
堵转 elektrik akışı 额定 elektrik akışı - Evet. IN |
Maksimum dönüş tork 额定转矩 Tmax TN |
Gürültü dB ((A) |
| 同步 dönüş hızı 3000 r/min | ||||||||||
| YE3-63M1-2 | 0.18 | 0.53 | 2720 | 63.9 | 0.80 | 0.63 | 2.2 | 5.5 | 2.2 | 61 |
| YE3-63M2-2 | 0.25 | 0.70 | 2720 | 67.1 | 0.81 | 0.88 | 2.2 | 5.5 | 2.2 | 61 |
| YE3-71M1-2 | 0.37 | 1.0 | 2740 | 69.0 | 0.81 | 1.29 | 2.2 | 6.1 | 2.2 | 62 |
| YE3-71M2-2 | 0.55 | 1.4 | 2740 | 72.3 | 0.82 | 1.92 | 2.2 | 6.1 | 2.2 | 62 |
| YE3-80M1-2 | 0.75 | 1.7 | 2870 | 80.7 | 0.82 | 2.50 | 2.2 | 7.0 | 2.3 | 62 |
| YE3-80M2-2 | 1.1 | 2.4 | 2875 | 82.7 | 0.83 | 3.65 | 2.2 | 7.3 | 2.3 | 62 |
| YE3-90S-2 | 1.5 | 3.2 | 2880 | 84.2 | 0.84 | 4.97 | 2.2 | 7.6 | 2.3 | 67 |
| YE3-90L-2 | 2.2 | 4.6 | 2880 |
85.9 9 |
0.85 | 7.30 | 2.2 | 7.6 | 2.3 | 67 |
| YE3-100L-2 | 3 | 6.0 | 2880 | 87.1 | 0.87 | 9.95 | 2.2 | 7.8 | 2.3 | 74 |
| YE3-112M-2 | 4 | 7.8 | 2915 | 88.1 | 0.88 | 13.1 | 2.2 | 8.3 | 2.3 | 77 |
| YE3-132S1-2 | 5.5 | 10.6 | 2935 | 89.2 | 0.88 | 17.9 | 2.0 | 8.3 | 2.3 | 79 |
| YE3-132S2-2 | 7.5 | 14.4 | 2930 | 90.1 | 0.88 | 24.4 | 2.0 | 7.9 | 2.3 | 79 |
| YE3-160M1-2 | 11 | 20.6 | 2950 | 91.2 | 0.89 | 35.6 | 2.0 | 8.1 | 2.3 | 81 |
| YE3-160M2-2 | 15 | 27.9 | 2945 | 91.9 | 0.89 | 48.6 | 2.0 | 8.1 | 2.3 | 81 |
| YE3-160L-2 | 18.5 | 34.2 | 2945 | 92.4 | 0.89 | 60.0 | 2.0 | 8.2 | 2.3 | 81 |
| YE3-180M-2 | 22 | 40.5 | 2950 | 92.7 | 0.89 | 71.2 | 2.0 | 8.2 | 2.3 | 83 |
| YE3-200L1-2 | 30 | 54.9 | 2965 | 93.3 | 0.89 | 96.6 | 2.0 | 7.6 | 2.3 | 84 |
| YE3-200L2-2 | 37 | 67.4 | 2965 | 93.7 | 0.89 | 119 | 2.0 | 7.6 | 2.3 | 84 |
| YE3-225M-2 | 45 | 80.8 | 2965 | 94.0 | 0.90 | 145 | 2.0 | 7.7 | 2.3 | 86 |
| YE3-250M-2 | 55 | 98.5 | 2975 | 94.3 | 0.90 | 177 | 2.0 | 7.7 | 2.3 | 89 |
| YE3-280S-2 | 75 | 134 | 2975 | 94.7 | 0.90 | 241 | 1.8 | 7.1 | 2.3 | 91 |
| YE3-280M-2 | 90 | 160 | 2975 | 95.0 | 0.90 | 289 | 1.8 | 7.1 | 2.3 | 91 |
| YE3-280M1-2 | 110 | 195 | 2975 | 95.2 | 0.90 | 353 | 1.8 | 7.1 | 2.0 | 91 |
Geleneksel montaj türü ve uygun çerçeve boyutu aşağıdaki tablodadır ((√√)
|
机座号 Çerçeve |
基本安装结构 (Başlangıçlı yapı) Temel tip |
派生的安装形式 (bkz: öğrencilerin yerleştirilmesi) türü |
||||||||||||||
| B3 | B5 | B35 | V1 | V3 | V5 | V6 | B6 | B7 | B8 | V15 | V36 | B14 | B34 | V18 | ||
| 63 ¥112 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
| 132 ¢160 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | - | - | - | |
| 180 ¥280 | √ | √ | √ | √ | - | - | - | - | - | - | - | - | - | - | - | |
| 315 ¢355 | √ | - | √ | √ | - | - | - | - | - | - | - | - | - | - | - | |
"√" üretilebilecek yapı tipini gösterir. Motor sipariş edilirken, açıklama verilmezse, bağlantı kutusu yan tip sağ çıkıştır.
2 kutuplu 3 fazlı indüksiyon motoruBoyutları
|
机座号 Çerçeve |
极数 Polonyalılar |
Montaj boyutu | Dış şekil boyutu Toplam boyut | ||||||||||||
| D | E | F | G | M | N | P | R | S | T | AC | AD | HF | L | ||
| 180M | 2,4,6,8 | 48 | 110 | 14 | 42.5 | 300 | 250 | 350 | 0 | 4-Φ19 | 5 | 360 | 265 | 500 | 745 |
| 180L | 785 | ||||||||||||||
| 200 litre | 2,4,6,8 | 55 | 110 | 16 | 49 | 350 | 300 | 400 | 0 | 4-Φ19 | 5 | 400 | 305 | 570 | 845 |
| 225S | 4,8 | 60 | 140 | 18 | 53 | 400 | 350 | 450 | 0 | 8-Φ19 | 5 | 450 | 325 | 615 | 905 |
| 225M | 2 | 55 | 110 | 16 | 49 | 900 | |||||||||
| 4,6,8 | 60 | 140 | 18 | 53 | 930 | ||||||||||
| 250M | 2 | 60 | 140 | 18 | 53 | 500 | 450 | 550 | 0 | 8-Φ19 | 5 | 510 | 380 | 715 | 1025 |
| 4,6,8 | 65 | 58 | |||||||||||||
| 280S | 2 | 65 | 140 | 18 | 58 | 500 | 450 | 550 | 0 | 8-Φ19 | 5 | 550 | 395 | 760 | 1080 |
| 4,6,8 | 75 | 20 | 67.5 | ||||||||||||
| 280M | 2 | 65 | 18 | 58 | 1130 | ||||||||||
| 4,6,8 | 75 | 20 | 67.5 | ||||||||||||
| 315S | 2 | 65 | 140 | 18 | 58 | 600 | 550 | 660 | 0 | 8-Φ24 | 6 | 630 | 540 | 970 | 1310 |
| 4,6,8,10 | 80 | 170 | 22 | 71 | 1340 | ||||||||||
| 315M | 2 | 65 | 140 | 18 | 58 | 1345 | |||||||||
| 4,6,8,10 | 80 | 170 | 22 | 71 | 1375 | ||||||||||
| 315L | 2 | 65 | 140 | 18 | 58 | 1420 | |||||||||
| 4,6,8,10 | 80 | 170 | 22 | 71 | 1450 | ||||||||||
| 355M | 2 | 75 | 140 | 20 | 67.5 | 740 | 680 | 800 | 0 | 8-Φ24 | 6 | 715 | 645 | 1135 | 1530 |
| 4,6,8,10 | 95 | 170 | 25 | 86 | 1560 | ||||||||||
| 355L/L1 | 2 | 75 | 140 | 20 | 67.5 | 1640 | |||||||||
| 4,6,8,10 | 95 | 170 | 25 | 86 | 1670 | ||||||||||
| 355L2/L3 | 2 | 80 | 170 | 22 | 71 | 1670 | |||||||||
| 4,6,8,10 | 110 | 210 | 28 | 100 | 1710 | ||||||||||
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
