GB/T 9770 Çelik Güçlendirilmiş Taşıyıcı Kemeri Malzeme İletişiminde Tel İpi Taşıyıcı Kemeri
-
Vurgulamak
GB/T 9770 Çelik kablo taşıyıcı kemerleri
,Yırtılmaya karşı çelik kablo taşıyıcı kemerleri
,1400mm Kablo Halat Taşıyıcı Kemeri
-
Ürün AdıÇelik Kord Konveyör Bantları
-
MalzemeKauçuk + EP Kumaş
-
Kaliteyüksek seviye
-
KullanımıMalzeme İletimi
-
ÖzellikSıcaklığa dayanıklı Anti-Yırtık
-
Kemer genişliği800-2800mm
-
Menşe yeriÇin
-
SertifikaGB/T 9770
-
Model numarasıST
GB/T 9770 Çelik Güçlendirilmiş Taşıyıcı Kemeri Malzeme İletişiminde Tel İpi Taşıyıcı Kemeri
GB/T 9770 Çelik Güçlendirilmiş Taşıyıcı Kemeri Malzeme İletişiminde Tel İpi Taşıyıcı Kemeri
Ürün Tanımı:

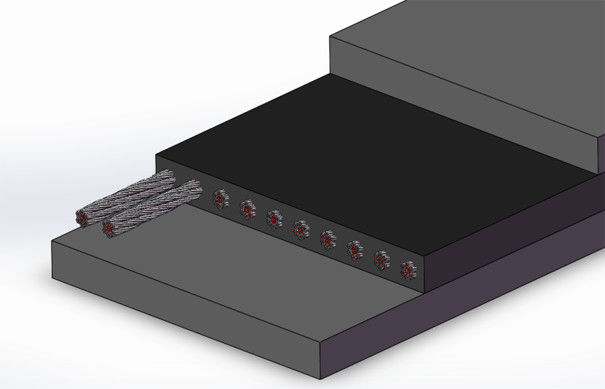

Çelik tel taşıyıcı bandı, iskelet olarak çelik tel taşıyan kauçuk bir banttır. Ürün, çekirdek kauçuk, çelik tel ipi, kaplama katmanı ve kenarlardan oluşur.Yüksek germe dayanıklılığı avantajları vardır, iyi çarpma direnci, uzun kullanım ömrü, kullanım sırasında küçük uzatma, iyi oluk oluşumu ve iyi esneklik direnci.Büyük mesafeler, ve yüksek hızlar.
Ürün Parametresi:
1) Tel ip taşıyıcı kemerleri işaretleme örnekleri (Uygulamalı standartlar: GB/T 9770)
Örneğin GB/T 9770 1400 2200 ST3150 8+8 H
GB/T 9770 ------ Standart kod
1400 ------ Uzunluk (m)
2200 ------ Genişliği (mm)
ST3150 ------ Güç özellikleri
8+8 ------ Üst ve alt kaplama yapıştırıcısının kalınlığı
H ------ Kaplama katmanı performans seviyesi kodu
2) Çelik kablo taşıyıcı kemer sertliği:
| Ürün | St630 | St800 | St1000 | St1250 | St1600 | St2000 | St2500 | St3150 | St3500 | St4000 | St4500 | St5000 | St5400 |
|
Uzunluk germe dayanıklılığı N/mm |
630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 3500 | 4000 | 4500 | 5000 | 5400 |
|
Kablo ipinin en yüksek nominal çapı mm |
3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 6.0 | 7.2 | 8.1 | 8.6 | 8.9 | 9.7 | 10.9 | 11.3 |
|
Tel ip aralarındaki mesafe mm |
10±1.5 | 10±1.5 | 12±1.5 | 12±1.5 | 12±1.5 | 12±1.5 | 15±1.5 | 15±1.5 | 15±1.5 | 15±1.5 | 16±1.5 | 17±1.5 | 17±1.5 |
|
Üst kapağın yapıştırıcı kalınlığı mm |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
|
Alt kapak yapışkanının kalınlığı mm |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
3) Tel ip genişliği özellikleri:
|
Genişliği mm |
Kablo kablo sayısı | ||||||||||||
| St630 | St800 | St1000 | St1250 | St1600 | St2000 | St2500 | St3150 | St3500 | St4000 | St4500 | St5000 | St5400 | |
| 800 | 75 | 75 | 63 | 63 | 63 | 63 | 50 | 50 | 50 | ||||
| 1000 | 95 | 95 | 79 | 79 | 79 | 79 | 64 | 64 | 64 | 64 | 59 | 55 | 55 |
| 1200 | 113 | 113 | 94 | 94 | 94 | 94 | 76 | 76 | 77 | 77 | 71 | 66 | 66 |
| 1400 | 133 | 133 | 111 | 111 | 111 | 111 | 89 | 89 | 90 | 90 | 84 | 78 | 78 |
| 1600 | 151 | 151 | 126 | 126 | 126 | 126 | 101 | 101 | 104 | 104 | 96 | 90 | 90 |
| 1800 | 171 | 143 | 143 | 143 | 143 | 114 | 114 | 117 | 117 | 109 | 102 | 102 | |
| 2000 | 159 | 159 | 159 | 159 | 128 | 128 | 130 | 130 | 121 | 113 | 113 | ||
| 2200 | 176 | 141 | 141 | 144 | 144 | 134 | 125 | 125 | |||||
| 2400 | 209 | 168 | 168 | 170 | 170 | 159 | 149 | 149 | |||||
| 2600 | 194 | 194 | 171 | 161 | 161 | ||||||||
| 2800 | |||||||||||||
4) Kablo kablo taşıyıcı bandı kaplama katmanı performans tablosu:
| Seviye kodu | Çekme kablosunun dayanıklılığı,MPa≥ | Kırılma sırasında uzatma,% ≥ | Kullanım miktarı,mm3≤ |
| D | 18 | 400 | 90 |
| H | 25 | 450 | 120 |
| L | 20 | 400 | 150 |
| P | 14 | 350 | 200 |
| Not:D Güçlü aşınma çalışma koşullarındaH Güçlü çizme çalışma koşullarındaL Normal çalışma koşullarındaP Yağa dayanıklı, sıcaklığa dayanıklı, asit-alkali dayanıklı,Soğuya dayanıklı ve genellikle alev geriletici konveyör bantları | |||
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
