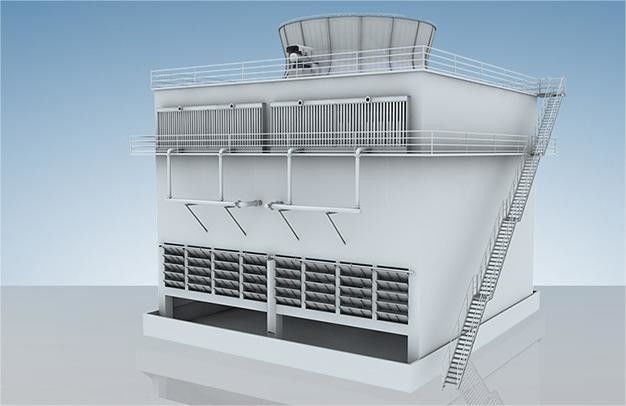

500m3/H-4500m3/H Zorlu çekim karşı akış Açık devre soğutma kulesi
-
Vurgulamak
Zorlu çekim açık devre soğutma kulesi
,500m3/H açık devre soğutma kulesi
,4500m3/H açık devre soğutma kulesi
-
Ürün AdıKarşı Akım Soğutma Kulesi
-
AKIŞ500m3/h-4500m3/h
-
Makine parçalarıAlüminyum Alaşımlı Fan/Motor Redüktörü/Çok Dalgalı Su Toplayıcı/Borulu Su Dağıtım Sistemi/S-dalga Fi
-
TürüDüşük Sıcaklık Tipi/Standart Tip/Orta Sıcaklık Tipi/Yüksek Sıcaklık Tipi
-
Muhafaza malzemesiÇelik Yapı FRP Kompozit
-
UygulamaEndüstriyel Sıvıların Soğutması
-
Menşe yeriJiangsu, Çin
-
SertifikaGB7190.2-1997
-
Model numarasıNH Serisi
-
Min sipariş miktarı1
500m3/H-4500m3/H Zorlu çekim karşı akış Açık devre soğutma kulesi
500m3/H-4500m3/H Zorlu çekim karşı akış soğutma kulesi Açık devre soğutma kulesi
Çalışma prensibi:
Sıcak su, soğutma kulesine genellikle borular yoluyla yukarıdan girer.
Kulenin altındaki bir fan veya diğer havalandırma cihazı, soğutma havasını soğutma kulenin altına sokar.
Sıcak su, paketleme katmanından akıyor ve yükselen soğutma havasıyla ısı alışverişi yapıyor.
Sıcak sudaki ısı havaya aktarılır, bu da suyun sıcaklığının düşmesine neden olurken, hava ısınır ve ısıyı giderir.
Uygulama Alanları:
Karşı akış açık soğutma kuleleri, elektrik santrallerinde, kimyasal tesislerde, rafinerilerde ve diğer endüstriyel tesislerde dolaşan suyu soğutmak için yaygın olarak kullanılır.Üretim sürecinde üretilen soğutucu maddeler veya diğer sıcak su veya sıvılar.
Bu soğutma kuleleri, endüstriyel ekipmanların normal çalışma sıcaklığını korumaya yardımcı olur ve üretim sürecindeki ısı emisyonlarını azaltır.
Bakım ve Performans Optimizasyonu:
Karşı akış açık soğutma kuleleri, ambalajın temizlenmesi, boruların ve valflerin kontrolü vb. dahil olmak üzere düzenli bakım gerektirir.
Soğutma kulesinin performansının optimize edilmesi, en iyi ısı değişimi verimliliğini sağlamak için uygun paketleme seçimi, fan ayarlaması ve sıvı dolaşım kontrolü ile sağlanabilir.
Ürün Özellikleri:
| türü |
Su kapasitesi m3/s |
Dış boyut |
fan |
Su giriş borusu DN ((mm) |
Su dağıtım boru yüksekliği mm |
Diğer boyutlar |
Ağırlık |
Standart Nokta gürültüsü dB ((A) |
|||||||||
| B ((mm) |
H(mm) |
çapı mm |
hava hacmi x10^4m3 |
Motor gücü N ((KW) |
B1 |
L |
H1 |
H2 |
A |
kuru t |
Beton boyutu m3 |
ıslak t |
|||||
| 10NH-500 |
500 |
6400 |
9200 |
4000 |
32.4 |
22 |
350 |
5200 |
3200 |
19200 |
2700 |
6500 |
2121 |
15.4 |
24 |
91.8 |
≤ 75 |
| 10NH-750 |
750 |
7800 |
10376 |
5000 |
48 |
30 |
450 |
5750 |
3900 |
23400 |
3200 |
7300 |
2352 |
22.1 |
29 |
118.2 |
≤75 |
| 10NH-1000 |
1000 |
9000 |
11555 |
6000 |
64 |
45 |
500 |
6300 |
4500 |
27000 |
3700 |
7900 |
2526 |
28.4 |
36 |
148.4 |
≤ 75 |
| 10NH-1500 |
1500 |
11000 |
13228 |
7000 |
96 |
75 |
600 |
7150 |
5500 |
33000 |
4200 |
9200 |
4784 |
40.3 |
60 |
235.6 |
≤ 75 |
| 10NH-2000 |
2000 |
12800 |
14500 |
8000 |
130 |
92 |
700 |
7250 |
6400 |
38400 |
4500 |
9750 |
5184 |
53.9 |
77 |
306.9 |
≤ 75 |
| 10NH-2500 |
2500 |
14400 |
14550 |
8530 |
157 |
110 |
800 |
7250 |
7200 |
43200 |
4500 |
9750 |
5034 |
65.7 |
100 |
409.3 |
< 75 |
| 10NH-3000 |
3000 |
15800 |
15350 |
8530 |
190 |
132 |
900 |
7500 |
7900 |
47400 |
4700 |
10550 |
5534 |
77.6 |
120 |
473.2 |
≤ 75 |
| 10NH-3500 |
3500 |
17000 |
15400 |
8530 |
218.5 |
160 |
900 |
7600 |
4250 |
34000 |
5000 |
10600 |
5584 |
86.5 |
180 |
651 |
≤ 75 |
| 10NH-4000 |
4000 |
18200 |
16112 |
9140 |
252 |
185 |
1000 |
7800 |
4550 |
36400 |
5200 |
11050 |
5734 |
99.1 |
200 |
728.5 |
≤ 75 |
| 10NH-4500 |
4500 |
19300 |
16712 |
9140 |
282 |
220 |
1000 |
8100 |
4825 |
38600 |
5500 |
11650 |
6034 |
109 |
220 |
805.1 |
≤ 75 |
|
Tasarım durumu: wb temp=28°C Barometrik basınç=1.004x10^5 Pa Giriş suyu sıcaklığı=43°C çıkış suyu sıcaklığı=33°C |
not: 1Ekipmanın ağırlığı tek bir kule birimlerinde hesaplanır. 2. kuru ağırlık teslimat ürününün ağırlığıdır,beton boyutu beton yapısıdır 3Betonun spesifik ağırlığı 2,6 t/m3 olarak hesaplanır, ıslak ağırlık kule çalışma ağırlığıdır. |
||||||||||||||||
