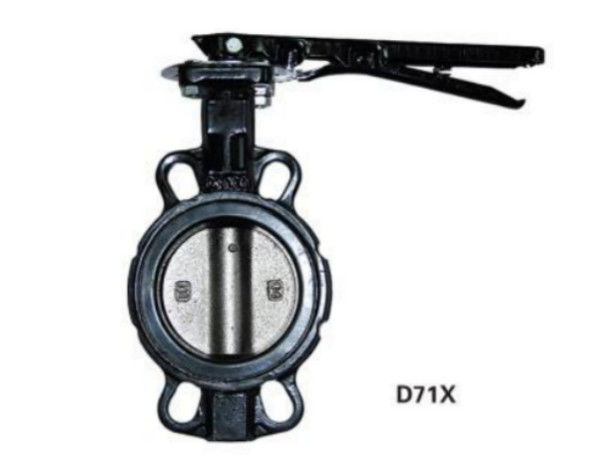

LT Type High Performance Wafer Butterfly Valve Cast Iron Zero Leakage

LT Tipi Yüksek Performanslı Wafer Kelebek Valfi dökme demir sıfır sızıntı

Ürünler - Su Arıtma Ekipmanları - Kelebek vana
  • Vurgulamak

    LT Tipi Kelebek Valfi

    ,

    2 inç kelebek valfi dökme demir

    ,

    Wafer Butterfly Valve Sıfır Sızıntı

  • Ürün Adı
    Wafer tipi kelebek valfi
  • Medya
    Hava, su, buhar, çeşitli koroziv ortamlar, çamur, yağ, sıvı metal ve radyoaktif ortamlar ve diğer sı
  • Çapraz
    DN50 ((2 ̇) - 600 ((24 ̇)
  • Özellik
    Sıfır Sızıntı
  • Malzeme
    dökme demir
  • Menşe yeri
    Çin
  • Model numarası
    LT Türü

LT Tipi Yüksek Performanslı Wafer Kelebek Valfi dökme demir sıfır sızıntı

Fiyat Al Şimdi başvurun

LT Tipi Yüksek Performanslı Wafer Kelebek Valfi dökme demir sıfır sızıntı


Yapı:
Bir wafer kelebek valfi, merkezi bir açılışı olan yuvarlak veya disk şeklindeki bir vücuttan ve gövdenin içinde bir disk veya kelebek şeklindeki kapanma elemanından oluşur.Kelebek diski veya wafer olarak bilinir., valf gövdesinin dışına uzanan bir şaft veya sapla bağlanır.

Operasyon:
Wafer kelebek valfi, disk veya kelebek elemanını akış yolunda döndürerek çalışır.Valf üzerinden maksimum akışı sağlar.Disk, akış hızını düzenlemek için aralarındaki herhangi bir yere yerleştirilebilir.

Parametreler:

公称通径DN 尺寸Size ((mm) Ağırlık ((kg)
A B C D L H D1 N-φ K E n1-φ1 Φ2 G
mm inç LTD71/371/671/971X-1.0/1.6
50 2 ¢ 161 80 42 52.9 32 88.39 125 4-M16 77 57.15 - 4 - 6.7 12.6 118 3.8
65 2.5 175 89 44.7 64.5 32 102.54 145 4-M16 77 57.15 - 4 - 6.7 12.6 137 4.2
80 3 ¢ 181 95 45.2 78.8 32 61.23 160 8-M16 77 57.15 - 4 - 6.7 12.6 189 4.7
100 4 ¢ 200 114 52.1 104 32 68.88 180 8-M16 92 69.85 4-10.3 15.77 206 9.0
125 5 ¢ 216 127 54.4 123.3 32 80.36 210 8-M16 92 69.85 4-10.3 18.92 238 10.9
150 6 ¢ 226 139 55.8 155.6 32 91.84 240 8-M20 92 69.85 4-10.3 18.92 266 14.2
200 8 ¢ 260 175 60.6 202.5 45

112.89

76.35

 295

8M20

12-M24

 115 88.9 4-14.3 22.1 329 18.2
250 10 ¢ 292 203 65.6 250.5 45

90.59

91.88

350

355

12-M20

12-M24

 115 88.9 4-14.3 28.45 393 26.8
300 12 ¢ 337 242 76.9 301.6 45

103.52

106.12

400

410

12-M20

12-M24

 140 107.95 4-14.3 31.6 462 40
350 14 ¢ 368 267 76.5 333.3 45

89.74

91.69

460

470

16-M20

16-M24

 140 107.95 4-14.3 31.6 515 56
400 16 ¢ 400 309 86.5 389.6

51.2

72

100.48

102.42

515

525

16-M24

16-M27

 197 158.75 4-20.6 33.15 579 96
450 18 ¢ 422 328 105.6 440.51

51.2

72

88.38

91.51

565

585

20-M24

20-M27

 197 158.75 4-20.6 38 627 122
500 20 ¢ 480 361 131.8 491.36

64.2

82

96.99

101.68

620

650

20-M24

20-M30

 197 158.75 4-20.6 41.15 696 202
600 24 ¢ 562 459 152 592.5

70.2

82

113.42

120.46

725

770

20-M27

20-M33

 276 215.9 4-22.2 50.65 821 270

Not:
DN50 ((2??)-600 ((24??) "LT" tipi kelebek valfi, iki basınç seviyesine uygundur: PN1.0/PN1.6MPa. Tablodaki her ızgarada sırasıyla PN1.0/PN1.6MPa gösteren iki boyut vardır.Basınç seviyesi bağlantısı boyutları için, valfe bağlı boru flange bağlantı boyutları flange bağlantı boyut tablosuna atıfta bulunur. kelebek valfinin üst flange evrensel olarak manuel, solucan dişli,elektrikli, pnevmatik ve diğer aktarım cihazları.

"LT" tipi kelebek valfinin parçalarının yapısı, performansı ve malzemeleri "A" tipiyle aynıdır.Fark şu ki, "A" tipi, iki boru flensinin arasında merkezden çubuk çivileri (veya uzatılmış altıgen çiviler) ile bağlanabilir (i.e. Clip-on tipi).


İki boru hattı arasında iki sıradan altıgen vida ile bağlanmanın yanı sıra, "LT" tipi boru ucuna da monte edilebilir (yani tek sıkıştırma tipi) ve bir drenaj valfi olarak kullanılabilir,Ama boru ucunun kullanımı sipariş sözleşmesinde belirtilmelidir..

Flanş bağlantı boyutları G4216, DIN2501, BS4504, BS10-E, JSB2220, AS2129.ANSIB16 ve diğer standartlara uygun ve kullanıcı tarafından sözleşmede belirtilmelidir.

LT Tipi Yüksek Performanslı Wafer Kelebek Valfi dökme demir sıfır sızıntı 0

Avantajları:
Kompakt ve hafif tasarımı, kurulmasını ve kullanılmasını kolaylaştırır.
Çeyreği dönerken hızlı ve kolay çalıştırılır.
İyi akış kontrol özellikleri ve düşük basınç düşüşü.
Diğer valf türlerine kıyasla maliyet açısından verimli.
HVAC, su arıtma, kimyasal ve endüstriyel işlemler dahil olmak üzere çeşitli uygulamalar için uygundur.

Uygulamalar:
Wafer kelebek valfleri, HVAC sistemlerinde, su arıtma tesislerinde ve endüstriyel süreçlerde yer ve ağırlığın kısıtlandığı uygulamalarda yaygın olarak kullanılır.Sıvı akışını kontrol etmek için uygundurlar., gazlar ve çamurlar çok çeşitli endüstrilerde.
