SD Serisi Çeyreği Değiştirme Elektrik Valf Aktüatörü Motorlu Elektrik Aktüatörü

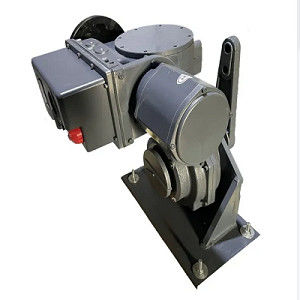

Çeyreği dönme valf aktüatörünün genel görünümü:
Çeyreği Dönümlü Elektrikli Aküatörler, son derece hassas konumlandırma gerektiren gaz valflerini açmak, kapatmak veya kapatmak için elektrik enerjisi kullanır.90° dönme hareketi (dörtte bir dönüş) ile açılan ve kapanan valflerin hassas çalışmasını otomatikleştirmek için tasarlanmışlardır, örneğin top valfleri, fiş valfleri, boğulma valfleri, dökme valfleri ve kelebek valfleri.Döner çeyrek dönüşlü aktüatörler, HVAC endüstrisi için bacalar ve hava işleme ekipmanlarındaki hava akışını düzenlemek için damperleri otomatikleştirmek için de kullanılabilir.
Çeyreği dönme valf aktüatörlerican be equipped with either an AC or DC voltage electric motor capable of delivering a wide range of torques for automated and responsive valve positioning without the complexity and cost of a pneumatic supplyKompakt tasarımları ve nispeten hafif ağırlıkları, alternatif boru seçenekleri için ek boşluk sağlayarak, kurulum alanının sınırlı olduğu durumlar için idealdir.
Çeyreği dönüşlü elektrikli valf aktüatörünün özellikleri:
| Model | İsimlendirilmiş Döngü ((Nm) |
Tam çalışma süresi ((S) |
Flanşlı | Ürün Montajı | Donanımlı motor parametreleri | |
|
Montaj Flensleri ISO Standartı |
Top Hinge Modeli | Voltaj kodu |
İsimlendirilmiş Güç KW |
|||
| OA-10 | 100 | 30 | F05/07 | SQJ-10 | K;F | 0.065 |
| AS-25 | 250 | 30 | F10 | SQJ-25 | K;F | 0.065 |
| BS-60 | 600 | 30 | F12 | SQJ-100 | K;F | 0.16 |
| A+RS100 | 1000 | 48 | F14 | SQJ-60 | K;F | 0.16 |
| B+RS160 | 1600 | 40 | F14 | SQJ-160 | K;F | 0.4 |
| B+RS250 | 2500 | 40 | F16 | SQJ-250 | K;F | 0.4 |
| B+RS400 | 4000 | 65 | SQJ-400 | K;F | 0.4 | |
| B+RS600 | 6000 | 105 | SQJ-600 | K;F | 0.4 | |
| B+RS800 | 8000 | 105 | F25 | SQJ-800 | K;F | 0.65 |
| B+RS1000 | 10000 | 125 | SQJ-1825 | F | 1.1 | |
| B+RS1200 | 12000 | 125 | SQJ-1825 | F | 1.1 | |
| B+RS1600 | 16000 | 150 | SQJ-1825 | F | 1.5 | |
| B+RS1800 | 18000 | 150 | SQJ-1825 | F | 1.5 | |
Çeyreği dönen elektrikli aktüatörün teknik performansı:
1. Çin ve İngilizce hata ayıklama menüsü, basit ve sezgisel
2. 3 kontrol yöntemini destekler: (tüm optik çift izolasyon)
A. Değiştirme tipi kontrolü, jog kontrolünü veya kaydetme kontrolünü seçebilir.
B. Analog kontrol standardı 4-20mA, giriş sinyali impedansı 100Ω, çıkış sinyali impedansı <750Ω. (standart yapılandırma)
C. MODBUS otobüs kontrolü (ihtiyaç duyulmaz)
3. Faz dizisi tanımlama ve düzeltme işlevlerine sahiptir. Üç fazlı güç, faz dizisini tanımlamak için gerekmez ve cihaz bağlı olduğunda normal şekilde çalışabilir.
4. Güç kaynağı faz kaybı koruma fonksiyonuna sahiptir. Üç fazlı güç kaynağı faz kaybı aktüatörü otomatik olarak durur ve faz kaybını gösterir.
5Çoklu koruma önlemleri vardır:
A. Elektronik sınır sınırı
B. Aşırı tork koruması
C. Sinyal kesintisi koruması, pozisyonda kalmak, tamamen kapalı, tamamen açık, üç seçenek
D. Motor aşırı ısınma koruması
E. Durmuş rotor koruması, 8S'den sonra bir kontrol komutu olduğunda, geri bildirim hareketi yoktur ve durmuş olarak değerlendirilir.
6Dört yönlü alarm kuru temas ile donatılmış, alarm öğeleri ayarları üzerinden seçebilirsiniz
7Yüksek hassasiyetli kontrol, hata ≤±1%, frenleme gecikmeli tepki frenlemesini benimser ve akım dalgalanması küçüktür.
8. ESD acil durum kontrol fonksiyonu ile.
9En yüksek koruma seviyesi IP67'dir.
10Standartları IEC60259, JB/T8219-2016, GB4208-2017, GB3836.2-2010, GB3836.1-2010 ve referansları uygulayın.
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
