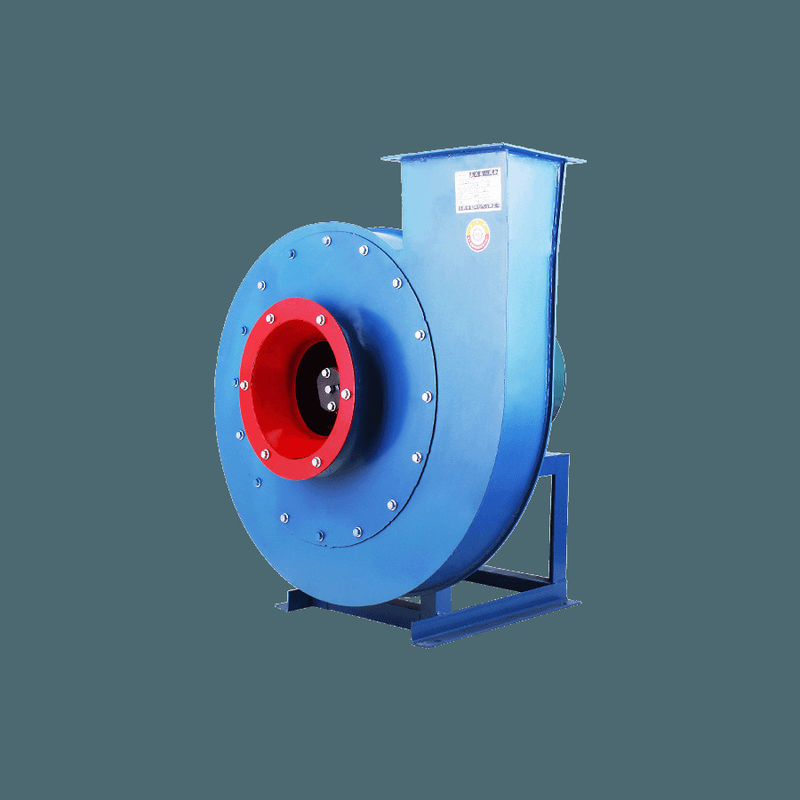

G4-73 Y4-73 Boiler havalandırması için çelik santrifugal nefesi indüklü taslak fanları

G4-73 Y4-73 Boiler havalandırması için çelik santrifugal nefesi indüklü taslak fanları

1Özet

G4-73 Y4-73Çelik Merkezici Üfleyiciler ve İndüklü Çekim FanlarıTermal enerji santrallerinde 670 t/saat'ten düşük kapasiteli buhar kazanlarının havalandırma ve indüklü akım fan sistemleri için uygundur.G4-73, maden havalandırması ve genel havalandırma için de kullanılabilir..
Havalandırıcı tarafından taşınan ortam hava ve maksimum sıcaklık 80°C'yi geçmemelidir. İndüksiyonlu havalandırıcı tarafından taşınan ortam duman gazıdır.ve maksimum sıcaklık 250°C'yi geçmemelidir..
İndüklü çekim fanının önünde, fanın içine giren duman gazının toz içeriğini mümkün olduğunca azaltmak için toz temizleme cihazı kurulmalıdır.Genel enerji santrali kullanım koşullarına göre, toz temizleme verimliliği %85'ten az olmamalıdır.

2. Özellik

(1)Merkezi kaçak havalandırıcı ve indüklü çekim fanlarıHer biri toplam 12 makine numarası N28 ~ 28'den oluşan tek emme ile yapılır.
(2) Ventilatörün iki dönme yönü vardır: sol ve sağ. Motorun bir ucundan bakıldığında, saat yönünde dönen rotör, "sağ" ile temsil edilen sağ el ventilatörü olarak adlandırılır.Saat yönüne karşı dönen makine sol fan olarak adlandırılır., "sol" ile temsil edilir.
(3) Ventilatörün çıkış konumu, kabinin hava çıkışının açısı ile ifade edilir.
(4) Fanların aktarım modları D tiptedir ve hepsi elastik birleştirmelerle çalıştırılır.

3. Özellikleri

4. Yapı

BuMerkezi kaçak havalandırma fanlarıesas olarak döngü, kabuk, hava giriş, düzenleyici kapı ve şanzıman parçasından oluşur.

(1) Sürücü, konik yay şeklindeki ön disk ve düz şeklindeki arka disk arasında kaynaklanmış 12 geriye doğru eğimli hava perdesinden oluşan bıçaklı bıçaklardan oluşur.Uçak perdesine benzer kanatların kullanımı yüksek verimliliği sağlar, düşük gürültü ve fanın yüksek gücü.Aynı makine numarasının havalandırma ve indüksiyonlu taslak fanlarının döngü yapıları aynıdır.

(2) Kaplama, sıradan çelik plakalarla kaynaklanmış bir volut gövdesi.Tek emici fanın kabuğu üç farklı formda yapılır (Ng8 ~ 12 kabuğu bütünleşik bir yapıdan yapılmıştır ve sökülmez), N214 ~ 16 kılıfı iki açılışlı tipten ve N218 ~ 28 kılıfı üç açılışlı tipten yapılmıştır). İndüklü taslak fanı ve kaydırma plağı aşınmayı önlemek için uygun şekilde kalınlaştırılmıştır.

(3) Konverjan ve akımlı hava girişi bütünleşik bir yapıya dönüştürülür ve fanın giriş tarafına cıvatalarla sabitlenir.

(4) Ventilatörün akış hızını ayarlamak için kullanılan cihaz, hava girişinin önüne aksel olarak monte edilir.Kapının kaldıraç konumunu ayarlayınSağ taraflı bir fırtına fanı için, kolu aşağıdan yukarıya itmek, yönü tamamen kapalıdan tamamen açık hale getirecektir.Sol el fanı için, kaldırağı yukarıdan aşağıya çekmek tamamen kapalıdan tamamen açık yönüne değişir.

(5) iletim bölümünün ana ocağı yüksek kaliteli çelikten yapılmıştır ve bu fan yuvarlak rulman kullanır. iki tür rulman kutusu vardır: N28~16 entegre silindir rulman kutusu kullanır;N218~28 iki bağımsız yastık tipi yatak kutusunu kullanın. rulman kutusu bir termometre ve yağ seviyesi göstergesi ile donatılmıştır (yalnızca indüklü taslak fanları için). yağlama yağı L-AN46, toplam kayıp sistemi yağıdır.Eklenmiş yağ miktarı, yağ seviyesi işareti gereksinimlerine uygunN28 ~ 16 bütünsel silindirli rulman kutusunda yağ kullanılırsa, rulman kutusunun top tarafına bir yağ defteri eklenmeli ve sabitleme olukları önceden yapılmıştır.İndüklenmiş taslak fan bir su soğutma cihazı ile donatılmıştırSu tüketimi sıcaklığa göre değişir ve genellikle 05 ~ 1m2/h olarak kabul edilir.
