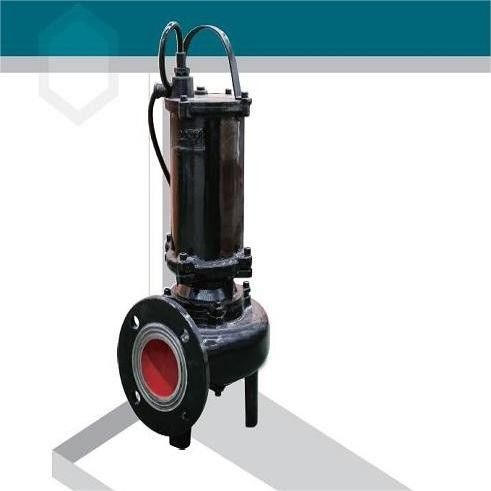

Elektrikli Denizaltı Çöp Pompası Atık Su Arıtma Tesisleri İçin Denizaltı Çamur Pompası
-
Vurgulamak
weishiepc 1470r/min Denizaltı Kanalizasyon Pompası
,weishiepc 2825r/min Denizaltı Kanalizasyon Pompası
,weishiepc 15m3/h dalgıç çamur pompası
-
Ürün Adıdalgıç çamur pompası
-
Malzemedökme demir
-
Güç KaynağıElektrikli
-
Güç22 kw
-
Kullanımıatık su arıtma tesisleri
-
Hız1470 r/min, 2825 r/min, 2840 r/min, 2880 r/min, 2890 r/min, 2900 r/min
-
Menşe yeriÇin
-
Model numarasıWQC Serisi
Elektrikli Denizaltı Çöp Pompası Atık Su Arıtma Tesisleri İçin Denizaltı Çamur Pompası
Elektrikli Denizaltı Çöp Pompası Atık Su Arıtma Tesisleri İçin Denizaltı Çamur Pompası
Ürün çalışma koşulları
1Orta sıcaklık 40°C'den fazla olmamalı, yoğunluk1050kg/m ve PH değeri 5-9 aralığında olmalıdır.
2-Sürüş sırasında, pompa en düşük sıvı seviyesinden daha düşük olmamalıdır, "En düşük sıvı seviyesine" bakın.
3.Adlık voltaj 380V,adlık frekans 50Hz.Motor sadece,adlık voltaj ve frekansın sapmalarının %5'ten fazla olmadığı koşulunda başarılı bir şekilde çalışabilir.
4Pompanın içinden geçen katı tanenin en büyük çapı pompanın çıkışının %50'sinden büyük olmamalıdır.
Ürün Özellikleri
Örneğin 50WQC15-8-0.75
50------Kanal diyaframı ((mm)
WQ------Denizaltı kanalizasyon pompası
C------Üçüncü nesil yapısı
15------ Kapasite ((m3/saat)
8------Baş (m)
0.75------Eğitimli motorun gücü ((kw)
| 序号 | 型号 | 排口径 Çıkış çapı (mm) | 流量 Kapasite | 扬程 Baş (m) | 转速 Hız (r/min) | 功率 Güç (kW) | Verimlilik (%) | Ağırlık (Kg) | |
| - Hayır, hayır. | Türü | (m3/h) | (L/s) | ||||||
| 1 | 32WQC8-10-0.75 | 32 | 6 8 10 |
1.7 2.2 2.8 |
12 10 8 |
2825 | 0.75 | 40 42 40 |
22 |
| 2 | 32WQC8-15-1.1 | 32 |
6 8 10 |
1.7 2.2 2.8 |
17 15 12 |
2825 | 1.10 |
40 42 40 |
23 |
| 3 | 50WQC15-8-0.75 | 50 |
10 15 20 |
2.8 4.2 5.6 |
9 8 6 |
2825 | 0.75 |
52 60 58 |
23 |
| 4 | 50WQC15-12-1.1 | 50 |
10 15 20 |
2.8 4.2 5.6 |
13 12 10 |
2825 | 1.10 |
47 55 54 |
24 |
| 5 | 50WQC15-16-1.5 | 50 |
10 15 20 |
2.8 4.2 5.6 |
18 16 15 |
2840 | 1.50 |
52 60 63 |
27 |
| 6 | 50WQC 15-22-2.2 | 50 |
10 15 20 |
2.8 4.2 5.6 |
23 22 20 |
2840 | 2.20 |
40 51 55 |
29 |
| 7 | 50WQC15-30-3 | 50 |
10 15 20 |
2.8 4.2 5.6 |
31 30 28 |
2880 | 3.00 |
45 52 56 |
41 |
| 8 | 50WQC25-25-3 | 50 |
20 25 30 |
5.6 6.9 8.3 |
26 25 21 |
2880 | 3.00 |
55 59 62 |
41 |
| 9 | 50WQC30-20-4 | 50 |
20 30 40 |
5.6 8.3 11.1 |
25 20 16 |
2890 | 4.00 |
55 62 59 |
45 |
| 10 | 50WQC25-32-5.5 | 50 |
20 25 40 |
5.6 6.9 11.1 |
33 32 25 |
2900 | 5.50 |
45 51 55 |
66 |
| 11 | 50WQC25-36-5.5 | 50 |
20 25 40 |
5.6 6.9 11.1 |
38 36 30 |
2900 | 5.50 |
47 52 62 |
67 |
| 12 | 65WQC30-10-1.5 | 65 |
20 30 45 |
5.6 8.3 12.5 |
12 10 6 |
2840 | 1.50 |
55 65 55 |
29 |
| 13 | 65WQC30-15-2.2 | 65 |
20 30 45 |
5.6 8.3 12.5 |
16 15 10 |
2840 | 2.20 |
54 62 66 |
30 |
| 14 | 65WQC35-15-3 | 65 |
25 35 45 |
6.9 9.7 12.5 |
17 15 11 |
2880 | 3.00 |
61 66 65 |
40 |
| 15 | 65WQC30-22-4 | 65 |
20 30 45 |
5.6 8.3 12.5 |
26 22 17 |
2890 | 4.00 |
57 69 66 |
46 |
| 序号 | 型号 |
排口径 Çıkış çapı (mm) |
流量 Kapasite | 扬程 Baş (m) |
转速 Hız (r/min) |
功率 Güç (kW) |
Verimlilik (%) |
Ağırlık Ağırlık (kg) |
|
| - Hayır, hayır. | Türü | (m3/h) | (L/s) | ||||||
| 16 | 65WQC30-30-5.5 | 65 |
20 30 45 |
5.6 8.3 12.5 |
32 30 25 |
2900 | 5.50 |
46 53 61 |
67 |
| 17 | 65WQC30-35-7.5 | 65 |
20 30 45 |
5.6 8.3 12.5 |
37 35 32 |
2900 | 7.50 |
47 55 61 |
70 |
| 18 | 80WQC50-8-2.2 | 80 |
40 50 75 |
11.1 13.9 20.8 |
10 8 4 |
2840 | 2.20 |
54 65 50 |
35 |
| 19 | 80WQC50-10-3 | 80 |
40 50 75 |
11.1 13.9 20.8 |
12 10 6 |
2880 | 3.00 |
63 64 50 |
36 |
| 20 | 80WQC50-15-4 | 80 |
40 50 75 |
11.1 13.9 20.8 |
18 15 10 |
2890 | 4.00 |
61 67 65 |
51 |
| 21 | 80WQC50-20-5.5 | 80 |
40 50 75 |
11.1 13.9 20.8 |
22 20 14 |
2900 | 5.50 |
60 61 62 |
71 |
| 22 | 80WQC50-25-5.5 | 80 |
40 50 75 |
11.1 13.9 20.8 |
26 25 18 |
2900 | 5.50 |
63 69 72 |
72 |
| 23 | 100WQC80-7-3 | 100 |
65 80 100 |
18.1 22.2 27.8 | 9 7 4 |
2880 | 3.00 |
65 60 50 |
52 |
| 24 | 100WQC80-10-4 | 100 |
65 80 100 |
18.1 22.2 27.8 | 14 10 5 |
2890 | 4.00 |
65 60 50 |
53 |
| 25 | 100WQC80-13-5.5 | 100 |
65 80 100 |
18.1 22.2 27.8 |
16 13 8 |
2900 | 5.50 |
67 64 52 |
74 |
| 26 | 100WQC80-18-7.5 | 100 |
65 80 100 |
18.1 22.2 27.8 |
20 18 12 |
2900 | 7.50 |
60 59 49 |
76 |
| 27 | 150WQC150-7-5.5 | 150 | 100 150 200 | 27.8 41.7 55.6 |
10 7 3 |
2900 | 5.50 |
72 74 60 |
82 |
| 28 | 150WQC150-10-7.5 | 150 | 100 150 200 | 27.8 41.7 55.6 |
15 10 5 |
2900 | 7.50 |
73 75 60 |
85 |
| 29 | 65WQC40-40-11 | 65 |
30 40 50 |
8.3 11.1 13.9 |
42 40 38 |
2900 | 11 |
42 43.6 50 |
125 |
| 30 | 65WQC50-46-15 | 65 |
40 50 60 |
11.1 13.9 16.7 |
48 46 44 |
2900 | 15 |
47 55 60 |
135 |
Ürün Yapıları
Yumruk:Yüksek kaliteli yuvarlak, makul bir konfigürasyonla pompanın ömrünü uzatabilir.
Soğutma:Pompanın soğutması:pompayı kullanarak doğrudan soğutma ortamı pompalamak için
Motor:F sınıfı yalıtım, maksimum çalışma sıcaklıkları 155°C ve etkili mühürle koruma derecesi IPX8.
Mekanik mühürleme:Yüksek kaliteli mekanik mühür kullanın, iki yönlü mühür motorun ikili korunmasını sağlar.
Yağ odası:Yağ mekanik mühürü yağlayabilir ve soğutabilir ve motorun içine sıvının girmesini önleyerek bağlı güvenlik işlevini gerçekleştirebilir.Oda içinde kalan belirli miktarda hava, biriktirilen basıncı düşürebilir..
Sürücü:Optimize edilmiş tasarım pompa lif ve katı drenaj ve sıvı taşıma engelleme güçlü bir kapasite bırakır
Pompa kabuğu:CAD/CAM teknolojisinin kullanılması pompanın verimliliğini artırır ve aşınmasını azaltır.
Çubuk:
Pompa motorla koaksiyaldır.
Mümkün olduğunca kısa tasarlanmış gerilmiş dönen şaft, bükülmesi ve titreşimi ile azaltılabilir, hem mekanik mühürleme hem de rulmanın sürmesini uzatabilir ve çalışma sırasında gürültüyü azaltabilir.
Monitor sistemi:
Statorun içinde, "N.O." at the normal temperature and opened when the temperature on the stator gets toll5° er-leakage probe is mounted inside the oil chamber to check water leakage and it will give a warning signal(the indicator lights), pompa tarafındaki mekanik mühür sızdırıldığında ve yağ kamerasındaki yağ-su oranı belirli bir konsantrasyonu ulaştığında, pompanın çalışmasını durdurmak için otomatik olarak gücü kesmek için.
Elektrikli kontrol dolabı ile motorun faz eksikliği olup olmadığını kontrol etme fonksiyonu, herhangi bir faz eksikliği nedeniyle yanmasını önlemek için kullanılabilir.
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
